Thang máy không phòng máy là giải pháp được nhiều gia đình lựa chọn khi muốn lắp thang máy nhưng không muốn bố trí một phòng máy riêng phía trên giếng thang. Công nghệ này thường được gọi là thang máy MRL (Machine Room Less), trong đó máy kéo và một phần thiết bị được bố trí trong khu vực giếng thang thay vì xây dựng phòng máy độc lập. Nhờ đó, công trình có thể tối ưu không gian kiến trúc, đặc biệt phù hợp với nhà phố, nhà ống, biệt thự hoặc công trình cải tạo có diện tích hạn chế. Tuy nhiên, thang máy không phòng máy không có nghĩa là toàn bộ thiết bị kỹ thuật biến mất. Thiết kế vẫn cần tính toán khoảng không phía trên cabin, vị trí máy kéo, tủ điều khiển, hố PIT và các yêu cầu kỹ thuật khác theo từng cấu hình.
Thang máy không phòng máy là gì?
Thang máy không phòng máy là loại thang máy không yêu cầu xây dựng một phòng máy riêng biệt trên đỉnh giếng thang như cấu hình thang máy có phòng máy truyền thống. Với thang máy MRL, máy kéo thường được bố trí trong giếng thang cùng với hệ thống thiết bị liên quan.
Cách bố trí này giúp giảm nhu cầu dành riêng một không gian xây dựng cho phòng máy. Đây là ưu điểm đáng chú ý đối với nhà phố hoặc biệt thự muốn giữ thiết kế mái, sân thượng và không gian tầng trên gọn gàng.
Tuy nhiên, cần phân biệt rõ không phòng máy với việc không cần không gian kỹ thuật. Thang máy MRL vẫn cần giếng thang có kích thước phù hợp, khoảng không phía trên, hố PIT và vị trí lắp đặt thiết bị theo thiết kế của nhà sản xuất.
Cấu tạo thang máy MRL không phòng máy
Thang máy không phòng máy có cấu tạo tương tự hệ thống thang máy kéo cáp ở nhiều bộ phận nhưng cách bố trí máy kéo và thiết bị điều khiển được tối ưu để không cần phòng máy riêng.
Máy kéo không hộp số
Nhiều hệ thống MRL sử dụng máy kéo không hộp số với kích thước tương đối nhỏ gọn. Máy được bố trí trong giếng thang theo phương án thiết kế cụ thể. Việc lựa chọn động cơ cần dựa trên tải trọng, tốc độ, số tầng, hành trình và cấu hình cabin.
Tủ điều khiển thang máy
Tủ điều khiển có thể được bố trí tại khu vực phù hợp theo thiết kế hệ thống. Vị trí tủ cần đảm bảo khả năng tiếp cận để kiểm tra, bảo trì và xử lý kỹ thuật khi cần thiết.
Cabin và hệ thống cửa
Cabin, cửa cabin và cửa tầng vẫn là những bộ phận quan trọng của hệ thống. Kích thước cabin và cửa được lựa chọn dựa trên tải trọng, diện tích giếng thang và nhu cầu sử dụng của công trình.
Đối trọng và hệ thống cáp
Đối với thang máy kéo cáp MRL, hệ thống đối trọng và cáp tải được bố trí trong giếng thang. Cách bố trí cụ thể phụ thuộc vào thiết kế của từng nhà sản xuất và cấu hình thang máy.
Ưu điểm của thang máy không phòng máy
Thang máy không phòng máy có nhiều ưu điểm về kiến trúc và khả năng bố trí không gian, đặc biệt khi công trình bị giới hạn về chiều cao hoặc diện tích.
Tiết kiệm diện tích xây dựng
Ưu điểm dễ nhận thấy nhất là không cần xây dựng một phòng máy độc lập trên nóc công trình. Phần diện tích này có thể được sử dụng cho sân thượng, phòng kỹ thuật khác hoặc giữ nguyên kiến trúc mái theo thiết kế ban đầu.
Phù hợp nhà phố và nhà ống
Nhà phố thường có diện tích xây dựng hạn chế và chiều rộng giếng thang không lớn. Thang máy MRL có thể là một phương án đáng cân nhắc khi gia chủ muốn tích hợp thang máy vào công trình mà vẫn kiểm soát diện tích xây dựng.
Thiết kế kiến trúc gọn hơn
Không có phòng máy nhô cao phía trên giúp tổng thể công trình có thể giữ được đường nét kiến trúc gọn gàng hơn. Điều này đặc biệt phù hợp với biệt thự hiện đại, nhà phố có sân thượng hoặc công trình yêu cầu kiểm soát chiều cao.
Vận hành tương đối êm
Nhiều hệ thống MRL hiện nay sử dụng động cơ không hộp số và công nghệ điều khiển biến tần. Nếu được thiết kế, lắp đặt và cân chỉnh đúng, hệ thống có thể mang lại quá trình vận hành êm và ổn định.
Nhược điểm của thang máy không phòng máy
Bên cạnh những ưu điểm, thang máy không phòng máy cũng có một số điểm cần cân nhắc trước khi lựa chọn.
Không phải công trình nào cũng phù hợp
Khả năng sử dụng MRL phụ thuộc vào kích thước giếng thang, chiều cao tầng trên cùng, hố PIT, tải trọng, số tầng và yêu cầu kỹ thuật của model cụ thể. Không nên lựa chọn chỉ dựa trên tên gọi không phòng máy.
Bảo trì cần kỹ thuật phù hợp
Do máy kéo và một số thiết bị được bố trí trong khu vực giếng thang, việc tiếp cận để kiểm tra và bảo trì cần được tính toán ngay từ giai đoạn thiết kế. Kỹ thuật viên phải có phương án tiếp cận thiết bị phù hợp và đảm bảo điều kiện làm việc an toàn.
Không phải lúc nào cũng rẻ hơn
Việc không xây phòng máy có thể giúp giảm một số hạng mục xây dựng nhưng giá thành toàn bộ thang máy còn phụ thuộc vào động cơ, điều khiển, cửa, cabin, tải trọng, số tầng và thương hiệu thiết bị. Vì vậy, không nên mặc định thang máy MRL luôn có giá thấp hơn mọi loại thang máy có phòng máy.
Thang máy không phòng máy cần chiều cao bao nhiêu?
Đây là vấn đề cần được khảo sát kỹ trước khi chốt thiết kế. Chiều cao OH của thang máy không phòng máy không có một con số cố định áp dụng cho tất cả model. Thông số này phụ thuộc vào loại máy kéo, tốc độ, tải trọng, kích thước cabin, hệ thống cửa và thiết kế của nhà sản xuất.
Đối với nhà đang xây, nên xác định thông số kỹ thuật của model thang máy trước khi thi công phần mái và tầng trên cùng. Với nhà cải tạo, cần khảo sát chiều cao hiện hữu để đánh giá khả năng bố trí thiết bị.
Thang máy MRL có cần hố PIT không?
Có. Thang máy không phòng máy vẫn có thể cần hố PIT tương tự các hệ thống thang máy kéo cáp khác. Độ sâu hố PIT không nên áp dụng một con số chung cho mọi loại thang.
Thông số PIT cần được xác định theo model, tải trọng, tốc độ, hành trình, thiết bị an toàn và phương án thiết kế. Trong một số công trình cải tạo, nếu chiều sâu hố PIT bị hạn chế, có thể cần lựa chọn cấu hình thang máy phù hợp hoặc phương án kỹ thuật khác.
Thang máy không phòng máy phù hợp công trình nào?
MRL thường phù hợp với các công trình muốn tối ưu không gian kỹ thuật và hạn chế xây dựng phòng máy riêng.
- Nhà phố có diện tích xây dựng hạn chế.
- Nhà ống cần bố trí thang máy trong diện tích nhỏ.
- Biệt thự muốn giữ thiết kế mái và sân thượng.
- Công trình cải tạo không thuận tiện xây thêm phòng máy.
- Nhà ở gia đình cần thang máy phục vụ nhiều tầng.
- Công trình có yêu cầu cao về tính gọn gàng của kiến trúc.
Thang máy không phòng máy tải trọng bao nhiêu?
Thang máy MRL có thể được thiết kế với nhiều mức tải trọng khác nhau. Đối với nhà ở gia đình, các mức tải trọng phổ biến có thể được lựa chọn dựa trên số người sử dụng, diện tích cabin và điều kiện xây dựng.
| Tải trọng tham khảo | Định hướng sử dụng | Lưu ý |
|---|---|---|
| 250 - 300kg | Nhà nhỏ, nhu cầu cơ bản | Ưu tiên tối ưu diện tích |
| 350 - 450kg | Nhà phố, biệt thự gia đình | Cân bằng giữa diện tích và khả năng phục vụ |
| 500 - 630kg | Gia đình đông người hoặc nhu cầu cao hơn | Cần giếng thang và kết cấu phù hợp |
Các mức trên chỉ mang tính định hướng. Tải trọng thực tế cần được lựa chọn dựa trên số người sử dụng, kích thước cabin, diện tích giếng thang và yêu cầu kỹ thuật của thiết bị.
Thang máy MRL khác gì thang có phòng máy?
| Tiêu chí | Thang máy MRL | Thang máy có phòng máy |
|---|---|---|
| Phòng máy riêng | Không yêu cầu phòng máy truyền thống | Có phòng máy riêng theo thiết kế |
| Vị trí máy kéo | Trong khu vực giếng thang theo cấu hình | Thường bố trí trong phòng máy |
| Kiến trúc mái | Gọn hơn về không gian phòng máy | Cần bố trí không gian phòng máy |
| Bảo trì | Cần phương án tiếp cận thiết bị phù hợp | Không gian kỹ thuật thường dễ tiếp cận hơn |
| Ứng dụng | Nhà phố, biệt thự, công trình hạn chế không gian | Công trình có đủ điều kiện bố trí phòng máy |
Chi phí thang máy không phòng máy bao nhiêu?
Giá thang máy không phòng máy phụ thuộc vào tải trọng, số tầng, tốc độ, loại động cơ, hệ thống cửa, vật liệu cabin, thương hiệu linh kiện và yêu cầu xây dựng. Không nên chỉ dựa vào việc có hay không có phòng máy để xác định giá.
Đối với thang máy gia đình, một báo giá đầy đủ thường cần xem xét cả thiết bị và các hạng mục liên quan như giếng thang, hố PIT, nguồn điện, cửa tầng, cabin, hệ thống cứu hộ, chi phí lắp đặt và điều kiện bảo hành.
Những yếu tố làm thay đổi giá
- Tải trọng và kích thước cabin.
- Số tầng và tổng hành trình.
- Tốc độ vận hành.
- Động cơ và hệ thống điều khiển.
- Loại cửa và kích thước cửa.
- Vật liệu hoàn thiện cabin.
- Số lượng và chủng loại thiết bị an toàn.
- Điều kiện thi công thực tế.
Có nên chọn MRL cho nhà cải tạo?
Thang máy không phòng máy có thể là một phương án đáng cân nhắc cho nhà cải tạo vì giúp hạn chế nhu cầu xây dựng phòng máy riêng. Tuy nhiên, công trình cải tạo thường có nhiều giới hạn hơn nhà xây mới, chẳng hạn như chiều sâu hố PIT, chiều cao tầng trên cùng, vị trí cột dầm và khả năng đưa thiết bị vào công trình.
Do đó, trước khi quyết định, cần khảo sát thực tế và đối chiếu kích thước hiện hữu với thông số kỹ thuật của model dự kiến sử dụng.
Thiết kế giếng thang cho MRL thế nào?
Giếng thang cần được thiết kế dựa trên bản vẽ kỹ thuật của model cụ thể. Các thông số cần quan tâm gồm chiều rộng giếng, chiều sâu giếng, kích thước cabin, cửa tầng, khoảng OH, hố PIT, vị trí đối trọng và khoảng không kỹ thuật.
Không nên xây giếng thang theo một kích thước MRL chung rồi mới tìm thiết bị. Cách làm phù hợp hơn là lựa chọn cấu hình thang máy dự kiến trước, sau đó sử dụng bản vẽ kỹ thuật được xác nhận để triển khai phần xây dựng.
Những lỗi thường gặp khi lắp MRL
- Thi công giếng thang trước khi chốt model thiết bị.
- Không kiểm tra chiều cao OH thực tế.
- Không dự trù vị trí tiếp cận tủ điều khiển.
- Thiết kế hố PIT không phù hợp với model.
- Không xử lý chống thấm khu vực hố PIT đúng yêu cầu.
- Không kiểm tra nguồn điện và điều kiện cấp điện.
- Không tính đến khả năng bảo trì thiết bị sau khi hoàn thiện.

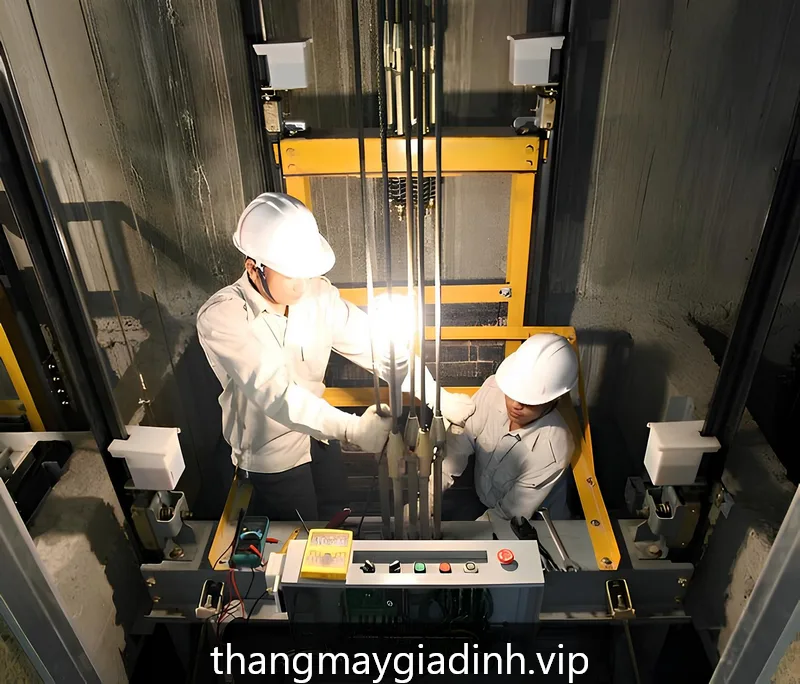

Bảo trì thang máy không phòng máy cần lưu ý gì?
Thang máy MRL cần được bảo trì theo hướng dẫn của nhà sản xuất và tình trạng sử dụng thực tế. Các hạng mục kiểm tra có thể bao gồm động cơ, phanh, cáp tải, cửa, tủ điều khiển, biến tần, cảm biến, thiết bị an toàn và các bộ phận liên quan.
Đặc biệt, vì thiết bị được bố trí trong khu vực giếng thang, phương án tiếp cận máy kéo và các bộ phận kỹ thuật phải được thiết kế ngay từ đầu. Không nên để việc bảo trì phụ thuộc vào những phương án tiếp cận tạm thời hoặc không phù hợp.
Thang máy không phòng máy có an toàn không?
Thang máy không phòng máy có thể được trang bị các hệ thống an toàn tương tự những cấu hình thang máy kéo cáp khác, tùy thiết kế và model. Các hệ thống thường bao gồm khóa cửa, cảm biến, giới hạn hành trình, phanh và các thiết bị an toàn theo cấu hình.
Mức độ an toàn thực tế phụ thuộc vào chất lượng thiết bị, thiết kế, lắp đặt, kiểm tra, bảo trì và cách vận hành. Gia chủ nên lựa chọn thiết bị có hồ sơ kỹ thuật rõ ràng và đơn vị lắp đặt có năng lực.
Có nên chọn thang máy MRL giá rẻ?
Không nên lựa chọn chỉ dựa trên giá thấp. Một hệ thống thang máy là tổng thể gồm máy kéo, điều khiển, cửa, cabin, thiết bị an toàn, hệ thống điện và dịch vụ kỹ thuật. Giá ban đầu thấp nhưng khó tìm linh kiện hoặc thiếu dịch vụ bảo trì có thể làm tăng chi phí sử dụng về sau.
Khi so sánh báo giá, nên yêu cầu bảng cấu hình chi tiết để biết rõ thương hiệu và thông số của các bộ phận chính, phạm vi lắp đặt, bảo hành, bảo trì và những hạng mục xây dựng đã bao gồm.
Quy trình lựa chọn thang máy không phòng máy
- Khảo sát vị trí dự kiến lắp đặt.
- Xác định số tầng và nhu cầu sử dụng.
- Lựa chọn tải trọng và kích thước cabin.
- Đánh giá chiều cao OH và hố PIT.
- Chọn model MRL phù hợp với công trình.
- Kiểm tra bản vẽ kỹ thuật trước khi thi công.
- So sánh cấu hình và báo giá giữa các phương án.
- Thống nhất điều khoản lắp đặt, bảo hành và bảo trì.
Giải đáp câu hỏi về thang máy không phòng máy
Thang máy không phòng máy là gì?
Thang máy không phòng máy thường là thang máy MRL, trong đó máy kéo và một số thiết bị được bố trí trong khu vực giếng thang thay vì xây dựng phòng máy riêng biệt.
Thang máy MRL có cần phòng máy không?
Không cần phòng máy truyền thống như cấu hình thang máy có phòng máy. Tuy nhiên, MRL vẫn cần không gian kỹ thuật và các điều kiện về giếng thang, OH, PIT và vị trí thiết bị theo model cụ thể.
Thang máy không phòng máy có cần hố PIT không?
Có thể cần hố PIT. Độ sâu hố PIT phụ thuộc vào model, tải trọng, tốc độ và thiết kế hệ thống, vì vậy không nên áp dụng một kích thước chung cho mọi thang máy MRL.
Thang máy không phòng máy có phù hợp nhà phố không?
Có. MRL thường được cân nhắc cho nhà phố, nhà ống và biệt thự vì không cần xây dựng phòng máy riêng. Tuy nhiên, công trình vẫn phải đáp ứng các thông số kỹ thuật của model được lựa chọn.
Thang máy không phòng máy có đắt không?
Giá phụ thuộc vào tải trọng, số tầng, động cơ, điều khiển, cửa, cabin, thương hiệu thiết bị và điều kiện thi công. Không thể xác định giá chỉ dựa trên việc thang máy có phòng máy hay không.
Thang máy MRL có êm không?
Nhiều hệ thống MRL sử dụng động cơ không hộp số và điều khiển biến tần. Độ êm thực tế phụ thuộc vào thiết kế, chất lượng thiết bị, lắp đặt, cân chỉnh và bảo trì.
MRL có khó bảo trì không?
Việc bảo trì cần được thiết kế phương án tiếp cận phù hợp vì máy kéo và thiết bị nằm trong khu vực giếng thang. Đơn vị lắp đặt cần đảm bảo kỹ thuật viên có điều kiện tiếp cận thiết bị theo yêu cầu kỹ thuật.
Nhà cải tạo có nên dùng thang máy không phòng máy?
Có thể cân nhắc nếu công trình đáp ứng được các thông số cần thiết. Trước khi lựa chọn cần khảo sát chiều cao tầng trên cùng, hố PIT, kích thước giếng thang và kết cấu hiện hữu.
Kết luận về thang máy không phòng máy
Thang máy không phòng máy là giải pháp phù hợp với nhiều nhà phố, nhà ống và biệt thự muốn tối ưu không gian xây dựng. Ưu điểm lớn của MRL là không cần bố trí phòng máy truyền thống, từ đó giúp công trình có thể giữ thiết kế mái và tận dụng không gian hiệu quả hơn. Tuy nhiên, MRL vẫn cần giếng thang, hố PIT, khoảng OH và không gian kỹ thuật phù hợp. Khi lựa chọn, gia chủ nên dựa trên bản vẽ kỹ thuật của model cụ thể thay vì chỉ tham khảo một kích thước chung. Việc khảo sát hiện trạng, lựa chọn cấu hình phù hợp và tính toán phương án bảo trì ngay từ đầu sẽ giúp quá trình lắp đặt và sử dụng thang máy thuận lợi hơn.
Nếu công trình của bạn cần tối ưu không gian, hãy tham khảo thêm thang máy mini hoặc liên hệ để được khảo sát và tư vấn cấu hình không phòng máy phù hợp.
